Perancangan Sistem Keamanan Rumah Berbasis IoT Menggunakan Sensor PIR, Buzzer, dan LCD

Disusun oleh :
Putri Widianingsih 607062330057
Selly Melani Putri 607062300024

Di era digital seperti sekarang, teknologi Internet of Things (IoT) semakin banyak digunakan untuk mempermudah kehidupan sehari-hari, termasuk dalam menjaga keamanan rumah. Sistem keamanan tradisional sering kali masih mengandalkan pengawasan manual, yang tentu saja memiliki keterbatasan.

Bayangkan kalau rumah bisa “memberi tahu” saat ada pergerakan mencurigakan. Nah, di sinilah peran IoT menjadi menarik. Dengan memanfaatkan sensor PIR untuk mendeteksi gerakan, buzzer sebagai alarm, dan LCD sebagai media informasi, kita bisa membuat sistem keamanan sederhana tapi cukup efektif.

Apa itu Sensor Pir?

Sensor PIR (Passive Infrared) adalah sensor yang digunakan untuk mendeteksi gerakan manusia atau hewan berdasarkan perubahan radiasi inframerah (panas tubuh).

Apa itu Buzzer?

Buzzer adalah komponen elektronik yang digunakan untuk menghasilkan suara (bunyi). Biasanya dipakai sebagai alarm, notifikasi, atau penanda dalam rangkaian.

Apa itu LCD?

LCD (Liquid Crystal Display) adalah komponen elektronik yang digunakan untuk menampilkan informasi dalam bentuk teks atau angka.

Masalah utama yang ingin diselesaikan adalah bagaimana menciptakan sistem keamanan rumah yang mampu mendeteksi gerakan secara otomatis dan memberikan respons secara cepat. Selain itu, sistem juga perlu memberikan informasi yang jelas agar pengguna dapat mengetahui kondisi rumah dengan mudah.

Sistem ini bertujuan untuk menghadirkan solusi keamanan rumah yang sederhana namun efektif. Dengan memanfaatkan sensor PIR, buzzer, dan LCD, sistem dapat mendeteksi gerakan, memberikan alarm, serta menampilkan informasi kondisi secara real-time.

Solusi yang dibuat adalah sistem keamanan berbasis IoT dengan memanfaatkan sensor PIR sebagai pendeteksi gerakan. Data dari sensor kemudian diproses oleh Arduino Uno sebagai pusat kontrol. Ketika ada gerakan terdeteksi, buzzer akan berbunyi sebagai alarm dan LED menyala sebagai indikator. Sementara itu, LCD akan menampilkan pesan seperti “Ada Gerakan” atau “Rumah Aman”. Seluruh komponen dirangkai menjadi satu sistem yang saling terhubung, sehingga mampu bekerja secara otomatis dan memberikan respons secara cepat dalam menjaga keamanan rumah.

Step by Step Perancangan Sistem

1. Menyiapkan Komponen (Arduino Uno, Sensor PIR, Buzzer, LCD I2C, LED, Push button, Kabel jumper)
2. Merancang Rangkaian (PIR terhubung ke pin digital, LCD ke SDA & SCL, Buzzer dan LED ke pin output, Tombol ke pin input)
3. Menulis Program (Pembacaan sensor PIR, Logika alarm, Tampilan LCD)
4. Upload dan Jalankan Sistem (Upload ke Arduino (atau klik Run di Wokwi) Pastikan tidak ada error
5. Pengujian Sistem (Jika sistem aktif maka buzzer akan mengeluarkan animasi not & LCD tampil “Gerakan Terdeteksi”

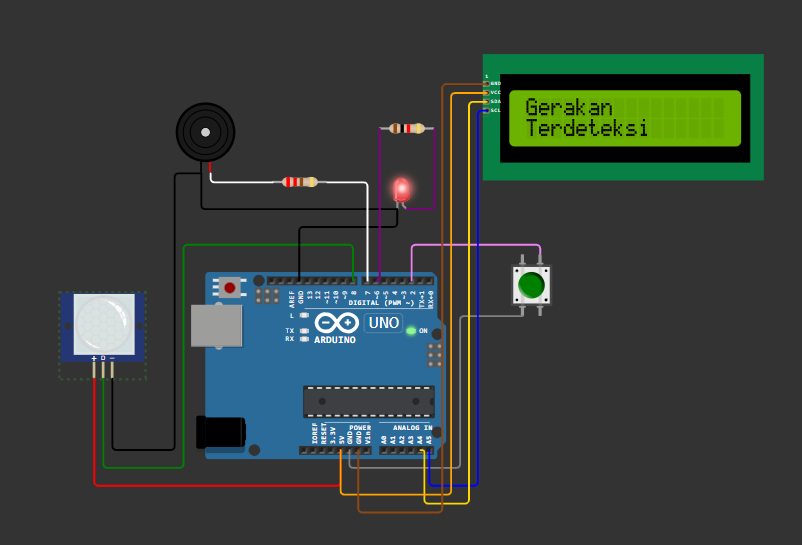

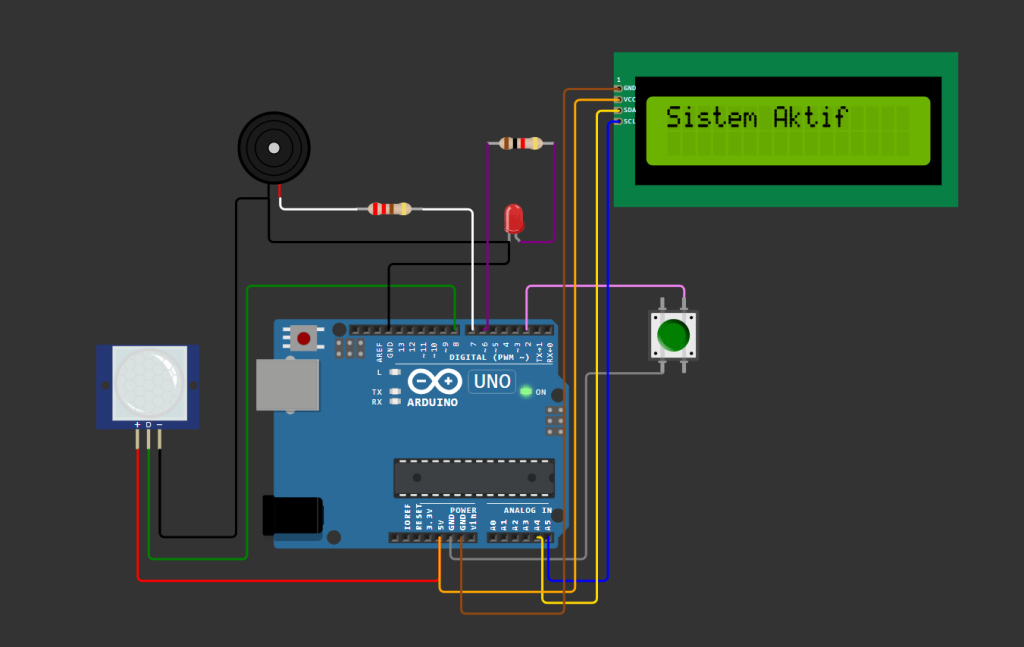

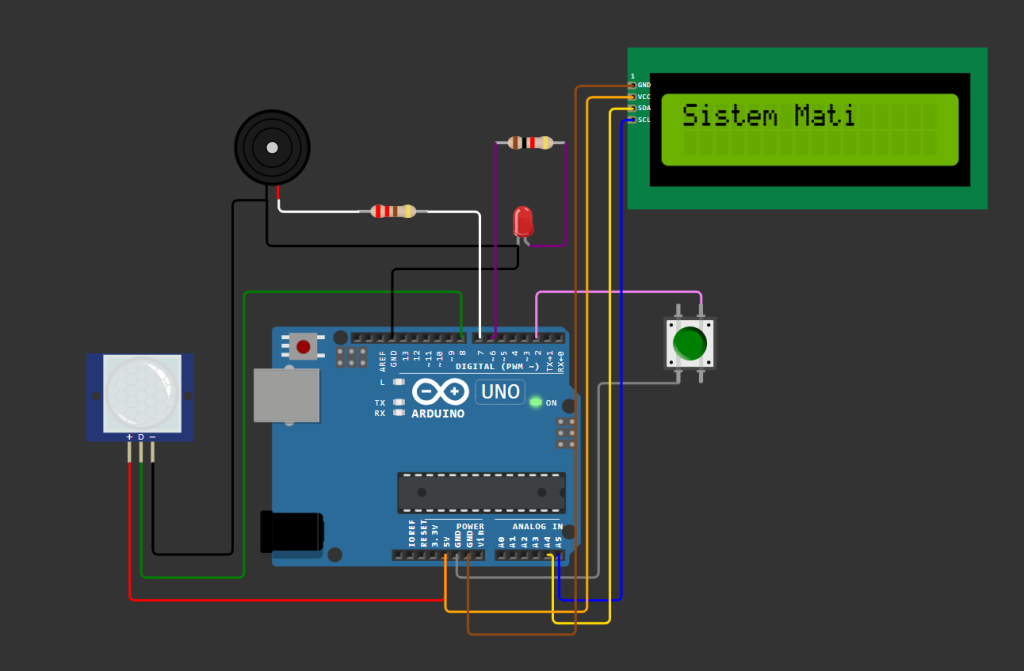

Rangkaian Sistem

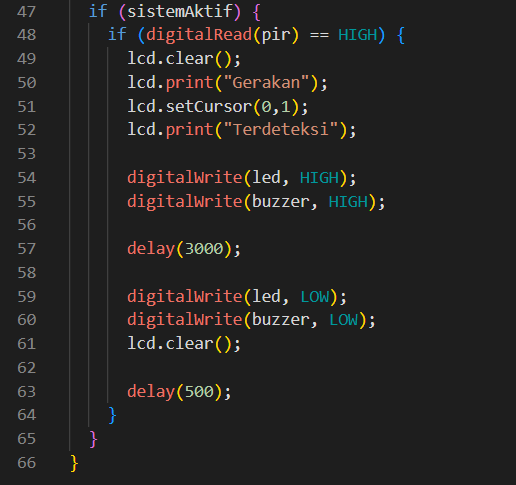

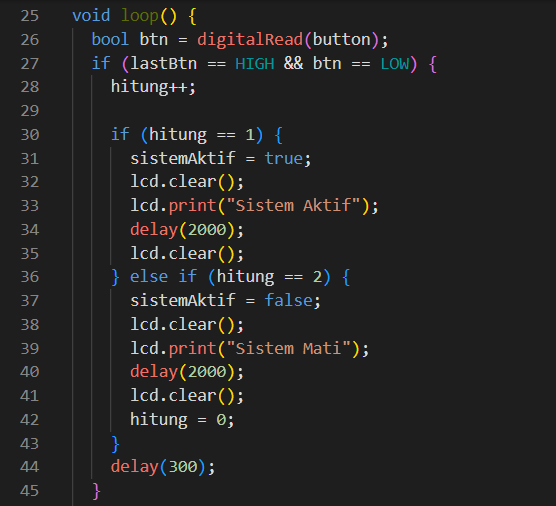

Code Sistem
